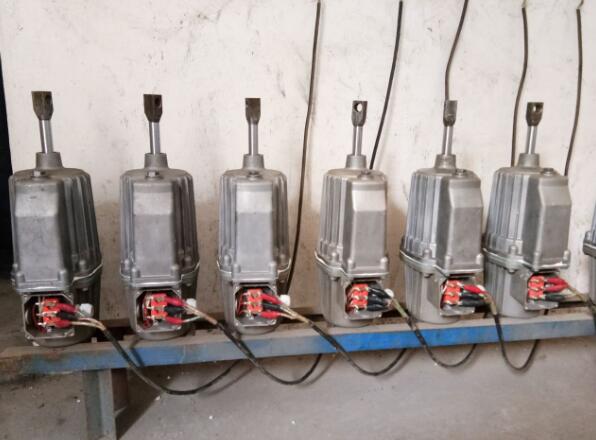

电力液压制动器推动器ED-50/6推力500N行程60mm
ed-23/5新澳正版 ed-30/5新澳正版 ed-40/4新澳正版
ed-50/6新澳正版 ed-70/5新澳正版 ed-80/6新澳正版
ed-121/6新澳正版 ed-201/6新澳正版 ed-301/6新澳正版
ed-50/12新澳正版 ed-80/12新澳正版 ed-121/12新澳正版
ed-201/12新澳正版 ed-301/12新澳正版 ed-630/12新澳正版
主要技术参数
电动机1/2三相交流异步式电动机，符合（g了755-87）规定，绝缘等级：f级
使用条件：
连续工作s1连续工作s2，负载持续率fc=60%
额定电压为380v三相，频率50hz
使用地点的海拔高度等级符合（gb755-87）标准
周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.
垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ed630/12公适用于垂直安装）
具体生产型号：
YT1,ED,YTD.BYT1，BED,ED2，MYT1，ZED,DEd系列新澳正版
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW，YWL系列电力液压制动器
YT1系列新澳正版： YT1-18Z/2、YT1-18ZB/2、YT1-25Z/4、YT1-25ZB/4、YT1-45Z/4、YT1-45Z/5、YT1-45Z/6、YT1-90Z/6、YT1-90Z/8、YT1-125Z/10、YT1-180Z/8、YT1-180Z/10、YT1-180Z/12、YT1-320Z/12、YT1-320Z/20、YT1-25/4、YT1-45/6、YT1-90/9-8、YT1-125/10、YT1-180/12
新澳正版 ED-23/5推力220N行程50mm
新澳正版 ED-30/5推力300N行程50mm
新澳正版 ED-50/6推力500N行程60mm
新澳正版 ED-80/6推力800N行程60mm
新澳正版 ED-121/6推力1250N行程60mm
新澳正版 ED-201/6推力2000N行程60mm
新澳正版 ED-301/5推力3000N行程60mm
YWZ4-200/23、YWZ4-200/30、YWZ4-300/30、YWZ4-300/50、YWZ4-400/80、YWZ4-400/121、YWZ4-500/121、YWZ4-600/201
一、ed推动器概述
ed系列新澳正版是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（＜90°）装置（机构）及夹紧装置的驱动控制。
二、推动器设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，b级或f级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达ip55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长；
ed系列紧固件为不锈钢材质，美观耐用。
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。ed50-ed301固定座可作90°旋转，ed23-ed30固定座也可提供90°旋转但安装高度尺寸a增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“h”，下降阀“s”或上升下降阀“h、s”可使上升下降时间无级延长，可调整的最大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
复位弹簧：工作原理同c-弹簧，但复位的弹簧力教小；
缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为ac200v、ac110v电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，新澳正版可以装机械式行程开关。
