气动钳盘式制动器工作原理 QP12.7-A QP25.4，QP30-D,CQP12.7，QP38，CQP40-D气动钳盘式制动架和气缸两大部分组成。气缸1通入压力气时，活塞杆5在气压作用下迅速向气缸内收缩，左、右制动臂在复位弹簧4作用下带动摩擦块12迅速打开（即松闸）。当气缸停止供气并通过控制阀迅速放气，活塞杆5在气缸内部弹簧下迅速伸出，顶左、右制动臂带动摩擦块12合龙（即抱闸）。
二、气动钳盘式制动器制动器的安装 1、首先检查制动盘与制动衬垫的制动表面有无油泥或其它污迹。 2、将G3/8”(铸铁杆气缸)或1/2”(铸铝件气缸)的连接头安装在气缸1的进气口上,气管用软管连接,空气源不应有油、水和其它杂质. 3、装时首先通入压力空气,是活塞杆5缩回气缸内,然后将摩擦块12在垂直制动盘的方向装如制动盘内，再将基座9水平固定在刚性机座上,使其中心与制动盘厚度中心成一直线,安装位置尺寸见结构示意图.
三、气动钳盘式制动器调式 a)调整气压值，其范围为5~7巴。 b)正常工作钱，首先是制动器试动作几次，检修制动器有无异常现象。 c)摩擦块的退距可通过旋转调整杆6来改变工作行程的大小调整其值，旋转调整杆时，首先通入压力空气使活塞杆缩回，退后再调整。
四、气动钳盘式制动器维修 当摩擦片磨损后，工作行程增大至8mm时，需立即调整杆6使工作行程重新调整4mm左右，否则制动失效，调整后应拧紧螺母7，当摩擦块12磨损到6mm左右时需更换磨损块，更换步骤如下： 1、气缸， 2、右制动臂 3、复位弹簧 5、活塞杆 6、调整杆 7、螺母 8、左制动臂 9、基座 10、制动块 11、弹簧钢丝 12、摩擦块
DCPZZ12.7系列气动钳盘式制动器制造商/SBD系列盘式制动器价格/新澳正版
盘式制动器有液压型的，由液压控制，要零部件有制动盘、分泵、制动钳、油管等。盘式制动器散热快、重量轻、构造简单、调整方便。特别是高负载时耐高温能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，很多轿车用的盘式制动器有平面式制动盘、打孔式制动盘以及划线式制动盘，其中划线式制动盘的制动效果和通风散热能力均比较好。
气动盘式制动器沿制动盘向施力，制动轴不受弯矩，径向尺寸小。
与鼓式制动器相比，盘式制动器工作表面为平面且两面传热，圆盘旋转容易冷却，不易生较大变，制动效能较为稳定，长时间使用后制动盘因高温膨胀使制动作用增强；而鼓式制动器单面传热，内外两面温差较大，导致制动鼓容易变，同时长时间制动后，制动鼓因高温而膨胀，制动效能减弱。另外，盘式制动器结构简单，维修方便，易实制动间隙自动调整。
盘式制动器的不足之处在于摩擦片直接作用在圆盘，无自动摩擦增力作用，制动效能较低，以用于液压制动系统时若需制动促动管路压力较高，须另行装设动力辅助装置；兼用于驻车制动时，加装的驻车制动传动装置比鼓式制动器要复杂，因而在后轮的应用受到限制
电磁失效保护盘式制动器：
3SE；4SE；5SE；450SE；56SE；560SE；561SE；ST1SE；ST2SE
液压失效保护盘式制动器：
3SH；4SH；5SH；450SH；ST1SH；ST2SH；ST3SH；ST4SH；ST5SH；ST10SH；ST16SH；ST25SH；904SH；
ST40SH

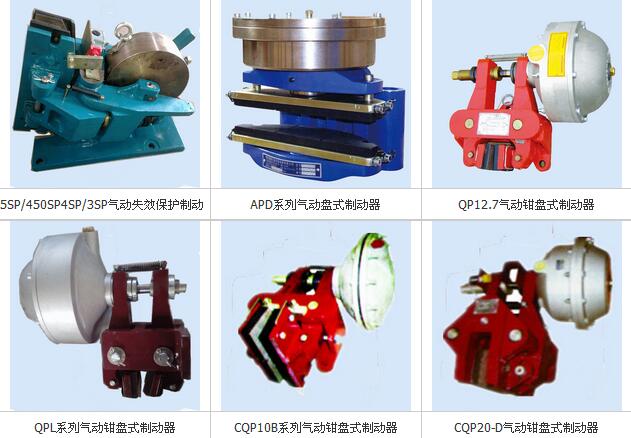

气动失效保护盘式制动器：
3SP；4SP；5SP；450SP
液压直动盘式制动器：
ADH60；ADH90；ADH120；DADH75；DADH80；DADH90；DADH120；DADH195；DADH350
气动直动盘式制动器:
ADP60M；ADP61M；ADP62M
气动钳盘式制动器
CQPL12.7A-A；CQPL12.7A-B；CQPL12.7B；QPL12.7A-A；QPL12.7A-B；QPL12.7-A；QPL12.7-B；
QP30-D；QP25.4-D；CQP30-D；CQP25.4-D；PDA5；PDA10；PDB5；PDB10；PDB19；PDC5；PDC10
电磁钳盘式制动器：
DCPZ12.7-250；DCPZ12.7-300；DCPZ12.7-400
液压钳盘式制动器：
SB(YQP)50；SB(YQP)100；SB(YQP)160；SB(YQP)250；SB(YQP)315；SB(YQP)400；
SBD安全制动器：
SBD100-A；SBD125-A；SBD160-A；SBD200-A；SBD250-A；SBD-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD80-B；SBD160-B；SBD250-C；SBD365-C；SBD425-C；SBD120-D；SBD240-D
电力液压防风铁楔制动器：
YFX系列电力液压防风铁楔制动器：
YFX-500/80；YFX-550/80；YFX-600/80；YFX-630/80；YFX-700/80；YFX-710/80；YFX-800/80
新澳正版：
YT1系列新澳正版：
YT1-18ZB/2；YT1-25ZB/4；YT1-45Z/5；YT1-90Z/8；YT1-125Z/10；YT1-180Z/10；YT1-320Z/12；YT1-320Z/20；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12；YT1-320Z/12；YT1-350/12；
YT1-350/20；YT1-350/35；YT1-25/4；YT1-45/6；YT1-90/8；YT1-180/12
BYT1系列新澳正版：
BYT1-18ZB/2；BYT1-25ZB/4；BYT1-25ZC/4；BYT1-45Z/4；BYT1-45Z/5；BYT1-45Z/6；BYT1-90Z/6
BYT1-90Z/8；BYT1-125Z/10；BYT1-180Z/8；BYT1-180Z/10；BYT1-180Z/12；BYT1-320Z/12
BYT1-320Z/20；BYT1-25/4；BYT1-45/6；BYT1-90/8；BYT1-180/12
ED系列新澳正版：
ED-23/5；ED-30/5；ED-50/6；ED-80/6；ED-121/6；ED-201/6；ED-301/6；ED-50/12；ED-80/12；ED-121/12；ED-201/12；ED-301/12；ED-630/12
BED ZED系列新澳正版：
BED30/5；BED50/6；BED80/6；BED121/6；BED201/6；BED301/6；BED50/12；BED80/12；BED121/12
BED201/12；BED301/12；BED630/12
