液压抱闸制动器，正常情况下是抱死电机抱闸轮的，它是一个三相380V的小电机，YT1推动器当电机要工作时，通过接触器，如不是起动电机或变频电机，工作电源可与电机并联，给抱闸电机供电，电机旋转带动叶轮，叶轮通过液压油，推动液压杆，将抱闸打开。
液压抱闸，它是在电机工作时，另外给它一个直流电源到抱闸线圈，当抱闸线圈有电流时产生电磁吸合衔铁，打开抱闸装置。抱闸一般常用作常抱状态，只有当通电运转时才松开，所以电控一般很简单，只要电磁铁电源与电机供电并联就可以了，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。
当断电时 ，叶轮停止旋转，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，这时仍然通过杠杆机构恢复原位。
新澳正版常与制动架配合使用，广泛用于各类传动装置的制动
性能及结构特点

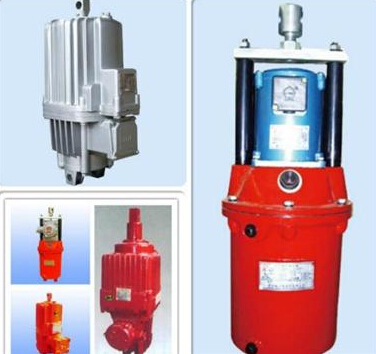

Ed系列新澳正版
Ed系列推动器是独家引进原西德EMG公司全套设计与制造技术生产制造，符合德国DIN15430和JB/T10603-2006标
准。Ed系列推动器其零部件均由数控加工中心加工，从加工到装配，严格的工艺、完善的检测、可靠的性能及寿命
试验确保了整机的性能。
铝合金外壳全密封单推杆结构，外形美观、重量轻、功能齐全、性能优良、品种规格齐全。
电机为非油浸式结构，F级绝缘，耐热性好，寿命长。
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气防护等级IP65。
电机轴和推杆均经过表面特殊处理，使密封件寿命大大延长。
传动部分全部为双密封结构，密封可靠。
Ed推动器油缸壳体一侧设有平衡气室，可在0-180°范围内安装使用。
Ed系列推动器附加装置Ed推动器可根据用户的要求增设附加装置来实现如下附加功能：新澳正版
Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6， Ed23/5，Ed30/5，Ed50/6，Ed80/6，Ed121/6，Ed201/6，Ed301/6
主要用作 YWZ4，YWZ5，YWZ8，YWZ9，YWL.YW.YWZP 系列电力液压块式制动器 电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港 电力液压块式制动器 口，建筑等行业。
新澳正版
警告：推动器应按照电气规范的要求，可靠接地! 注意：在接线时，切断电源并在电源开关处竖立一块标示牌“有人作业，不要合闸” ，
直至接线结束。
接线时，卸下推动器接线盒盖(反面有接线图)，按要求接好三相电源线(相序无要求)及 接地线。然后盖好接线盒盖，拧紧螺钉（参见图4）。 注：推动器的防护等级为IP65。电缆应通过填料函进入接线盒（填料函需用户自备）。 在接线盒内、外各有一个接地镙钉，用户可按需要选择一处接地。电机定子绕组的接法 （ Y/△）在出厂时已完成,除非确认电源与接法不符,否则不要随意改变。电缆进线孔及所 用导线规格如下：电动机电缆进线孔(填料函TJ-16）M25×1.5、NPT3/4"（NPT3/4"用于北美 地区和加拿大产品)。连接导线为4×1.5mm2(最大4×2.5mm2)；加热器电缆进线孔M25×1.5、 NPT3/4"(NPT3/4"用于北美地区和加拿大产品)，连接导线为2×2.5mm2。
新澳正版
3.5 推动器用油
推动器在出厂时已按规定装好了液压油。 如果推动器存放时间较长(超过6个月)，使用前应拧下螺塞(参见图1)，检查一下油 位是否正常。如果油位没有达到规定位置，应加注液压油至规定的油位(参见图1)，否则推 动器不能正常工作。 液压油牌号参见表2(也可使用Mobil、Shell公司其它与表内牌号等效的液压油)，加注 的液压油不得有杂质或污物(应过滤)。加注液压油时应缓慢上下拉动推杆几次，以便排出 液压缸内的空气，确保加足油量。
环境温度
-25 ℃ ~+50 ℃ -45 ℃ ~+50 ℃
液压油牌号 DB-25 DTE-21 (Mobil) HL-10 YH-10 DB-45
