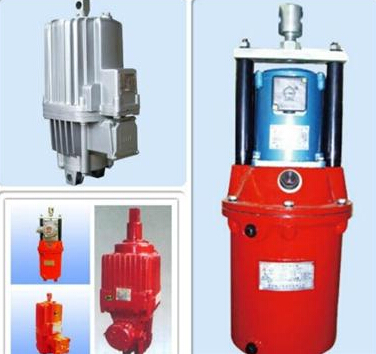

新澳正版的电动机和器身中间用一个盖连接。器身内装有一个带两根推杆的活塞,活塞内装有 一个叶办轮连接在转轴上,转轴由装有滚动轴承的支持盘支承,支持盘扣在活塞上,用螺钉坚固,器身上 端通过推杆与横梁连接,横梁上装有连杆以供用销轴和相匹配的液压推杆制动器连接。器身底下的销孔同 样供连接用。 当通电时,电动机主轴带动滑道使转轴及转轴上的叶轮高速旋转。在离心力的作用下,油液管道内的 油产生压力差,此压力差使油由活塞上部吸至活塞下部,在活塞下部形成高压,迫使活塞和固定在其上的 推杆及横梁迅速上升。当活塞上升到顶端位置时,活塞下部保持恒压。与此同时,通过杠杆机构压缩负荷 弹簧(推动器或制动器带有负荷弹簧者) ,产生机械运动。 (若与 YWZ 系列液压推杆制动器匹配则松闸)当 断电时,叶轮停止旋转,活塞在负荷弹簧力及本身重力作用下,迅速下降,迫使油重新流入活塞上部,这 时仍然通过杠杆机构恢复原位,[若与 YWZ 系列制动器匹配则抱闸]。
YT1-18Z/2 YT125ZB/4 YT125ZC/4 YT1-45Z/4 YT1-45Z/5 YT1-45Z/6 YT1-90Z/6 YT1-90Z/8 YT1-125Z/10 YT1-180Z/8 YT1-180Z/10 YT1-180Z/12 YT1-320Z/12(B) YT1-320Z/20(A) YT1-320Z/35 YT1-350Z/12 YT1-350Z/20 YT1-350Z/35
四、使用规程:
1、安装试验: 首先察看新澳正版产品铭牌的推力是否与所需力量相符:削除电动机和器身表油污并检查推杆升 降是否顺利。拧下加油螺塞 5(图三)及油位螺塞 3,注入适宜的纯净的液压油,直至螺孔 3 处。然后拧 紧螺塞 3 及螺塞 5。根据不同的周围介质温度,推荐按表 6 液压油。 周围介质温度 +45℃~+21℃ +20℃~+0℃ +0℃~-15℃ -15℃~-30℃ -30℃以下 20 号机械油 GB443-64 10 号变压器油(凝固点-10℃)SYB1351-62 25 号变压器油(凝固点-25℃)SYB1351-62 仪表油(凝固点-60℃)GB487-65 酒精及甘油的混合体 推荐选用油液将液压推动器下部用销轴连接,将横梁的连杆用销轴与杠杆装置连接。 测试外界电源与电动机铭牌相符后,将电机接线柱与外界电源正确连接。 接通电源,检查叶轮是否灵活运转,推杆升降是否顺利。 2、使用和维护: 检查新澳正版的工作是否正常,有无漏油、渗油现象。应经常保持定量的油液。但注意,油位不 能高于油位螺塞,若高于油们螺塞,会出现推杆处、电机和缸盖处有漏油现象。 至少每六个月检查一次油液。当油液变质或混入杂物,稠度增大时应该换油。若油选择不当,应另行选 择。 检查电机接线是否良好,保护装置是否恰当,可靠。
隔爆型新澳正版 BED-23/5推力220N行程50mm
隔爆型新澳正版 BED-30/5推力300N行程50mm
隔爆型新澳正版 BED-50/6推力500N行程60mm
隔爆型新澳正版 BED-80/6推力800N行程60mm
隔爆型新澳正版 BED-121/6推力1250N行程60mm
新澳正版 BED-201/6推力2000N行程60mm
新澳正版 BED-301/5推力3000N行程60mm
推动器用油
推动器在出厂时已按规定装好了液压油。 如果推动器存放时间较长(超过6个月),使用前应拧下螺塞,检查一下油 位是否正常。如果油位没有达到规定位置,应加注液压油至规定的油位(参见图1),否则推 动器不能正常工作。 液压油牌号参见表2(也可使用Mobil、Shell公司其它与表内牌号等效的液压油),加注 的液压油不得有杂质或污物(应过滤)。加注液压油时应缓慢上下拉动推杆几次,以便排出 液压缸内的空气,确保加足油量。
