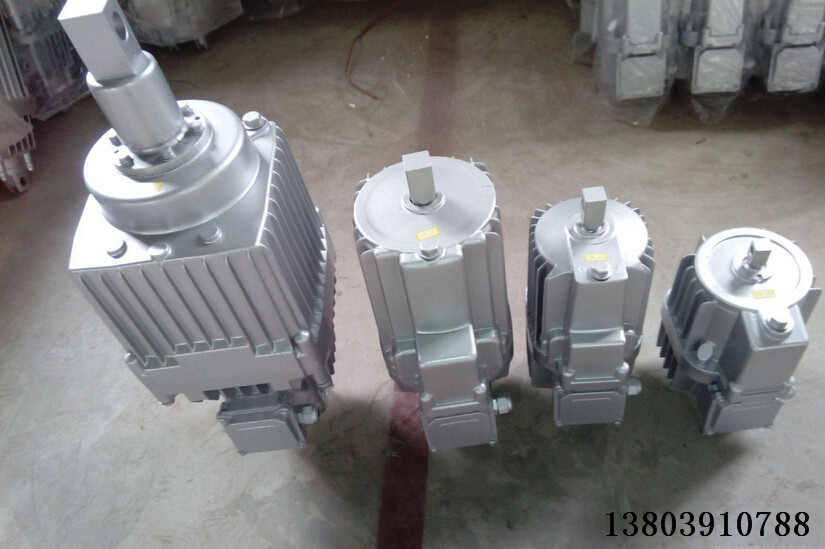

ED液压推动器ED-121/6,ED121/6用途
ED系列新澳正版主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。
正常工作条件
电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级
使用条件：
连续工作S1连续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地点的海拔高度等级符合（GB755-87）标准
周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.
垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）
主要技术参数
型号 额定推力
(N) 额定行程
(mm) 动作行程 制动弹簧力
(N) 额定频率
(Hz) 输入功率
(W) 额定电压
(V) 额定电流
(A) 最大工作频率 重量(Kg)
上升 下降
短行程推动器 偏差±20%
ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40


用途
连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。
主要技术参数
型号 A B C D E F G H K L M N O P Q R S T U
EN23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20
EN30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20
EN50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22
EN80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22
EN121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
